Muitas vez desejamos efetuar pequenos testes e ajustes de som ou de imagem em um mini-system, num dvd ou naquele pc. Como exemplo, podemos citar o ajuste da geometria de um monitor de vídeo após a instalação de um sistema operacional, o ajuste da equalização de um sistema de áudio estereofônico ou simplesmente efetuar um teste de imagem de um aparelho de televisão. Contudo, não fica prático a aquisição de equipamentos e padrões apenas para usos eventuais e caseiros. Para contornar isso, disponibilizo abaixo algumas ferramentas, um tanto rudimentares, que podem ser aplicadas para tal finalidade, juntamente com alguns comentários.

Sinais para teste de áudio

Para auxiliar o ajuste e os testes de um sistema de áudio, segue abaixo uma relação de arquivos no formato mp3 contendo gravações de sinais senoidais estereofônicos de diversas freqüências. A fidelidade desses sinais é bem razoável, contudo não recomendo adotá-los como padrão profissional em um laboratório, pois eles se destinam apenas a testes de caráter geral.

Adicionalmente, temos aqui um sinal de ruído rosa para ambos os canais e sinais senoidas de varredura, varrendo freqüências de 20 Hz a 20 kHz, separadamente para os canais esquerdo e direito. Tais sinais são muito úteis para ajustes de equipamentos. Eles podem ser convertidos e gravados em outros formatos e mídias, podendo ser utilizados para ajuste de qualquer sistema de áudio estéreo. Para ilustrar isso, temos aqui uma imagem ISO compactada de um cd, soundtest.rar (89 MB), e o arquivo listando seu respectivo conteúdo, que pode ser copiado e utilizado em qualquer equipamento de som, cd- ou dvd-player, mini- ou micro-system.

Não se surpreenda se você não escutar sinal algum ao reproduzir sinais de baixa freqüência em um sistema de som que tenha caixas acústicas de pequenas dimensões, por exemplo os alto-falantes de um pc. Tipicamente, tais sistemas não reproduzem satisfatoriamente sinais com freqüências abaixo de 100 Hz. Além disso, é também natural uma razoável queda de intensidade sonora para sinais acima de 10 kHz. Lembrando que a audição humana percebe sinais sonoros entre 20 Hz e 20 kHz (na prática entre 20Hz e 16 kHz), você pode facilmente concluir que fidelidade em áudio é na verdade uma coisa bastante séria.

Finalizando, cabe salientar mais uma vez que tais arquivos se destinam somente para testes de caráter geral. Se seu desejo envolver aplicações profissionais, recomendo a aquisição de instrumentos mais sofisticados, tal como geradores de sinais senoidais de precisão, osciloscópios, analisadores de espectro e de distorção. Além disso, o material aqui disponível é adequado somente para sistemas estereofônicos, não sendo adequado para testes de sistemas que possuam um numero maior de canais.

Imagens para testes de vídeo

Para auxiliar o ajuste e os testes de monitores, segue abaixo uma pequena coleção de imagens que podem ajudar. Escolha o formato e o tamanho desejado, adequado para a resolução que você costuma usar. Veja a imagem em tela cheia (full screen mode) usando o seu visualizador preferido (ex. microsoft paint), e efetue os ajustes necessários em seu monitor. Para monitores com tela widescreen vale observar com atenção o formato assumido pelos círculos contidos nessas figuras, pois neste tipo de monitor há uma tendência que eles sejam mostrados com uma forma elipsoidal.

• Resolução 0800x0600:  TIF (24 bits) PNG (24 bits) GIF (256 cores)
• Resolução 1024x0768:  TIF (24 bits) PNG (24 bits) GIF (256 cores)

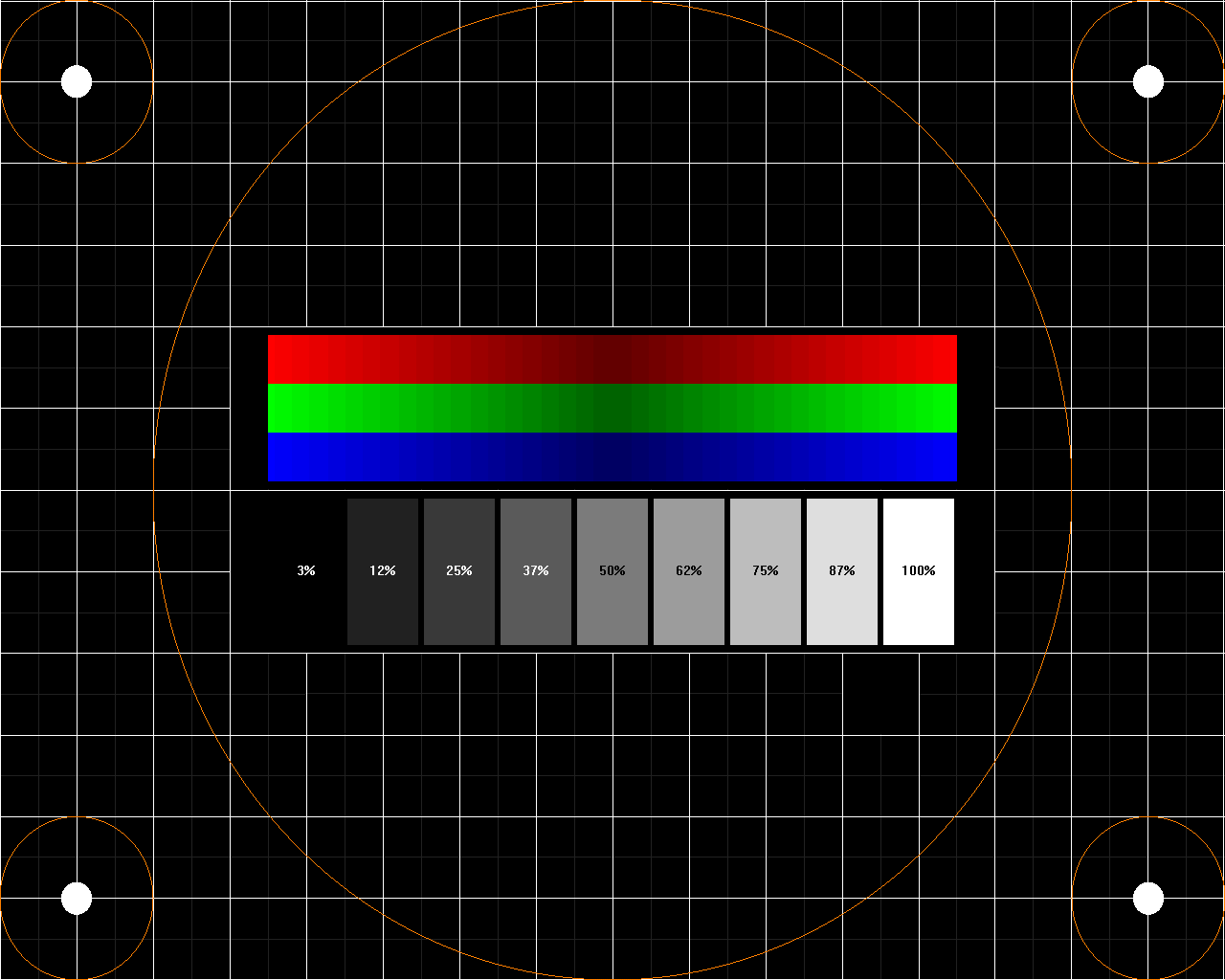

• Resolução 1280x1024:  TIF (24 bits) PNG (24 bits) GIF (256 cores)

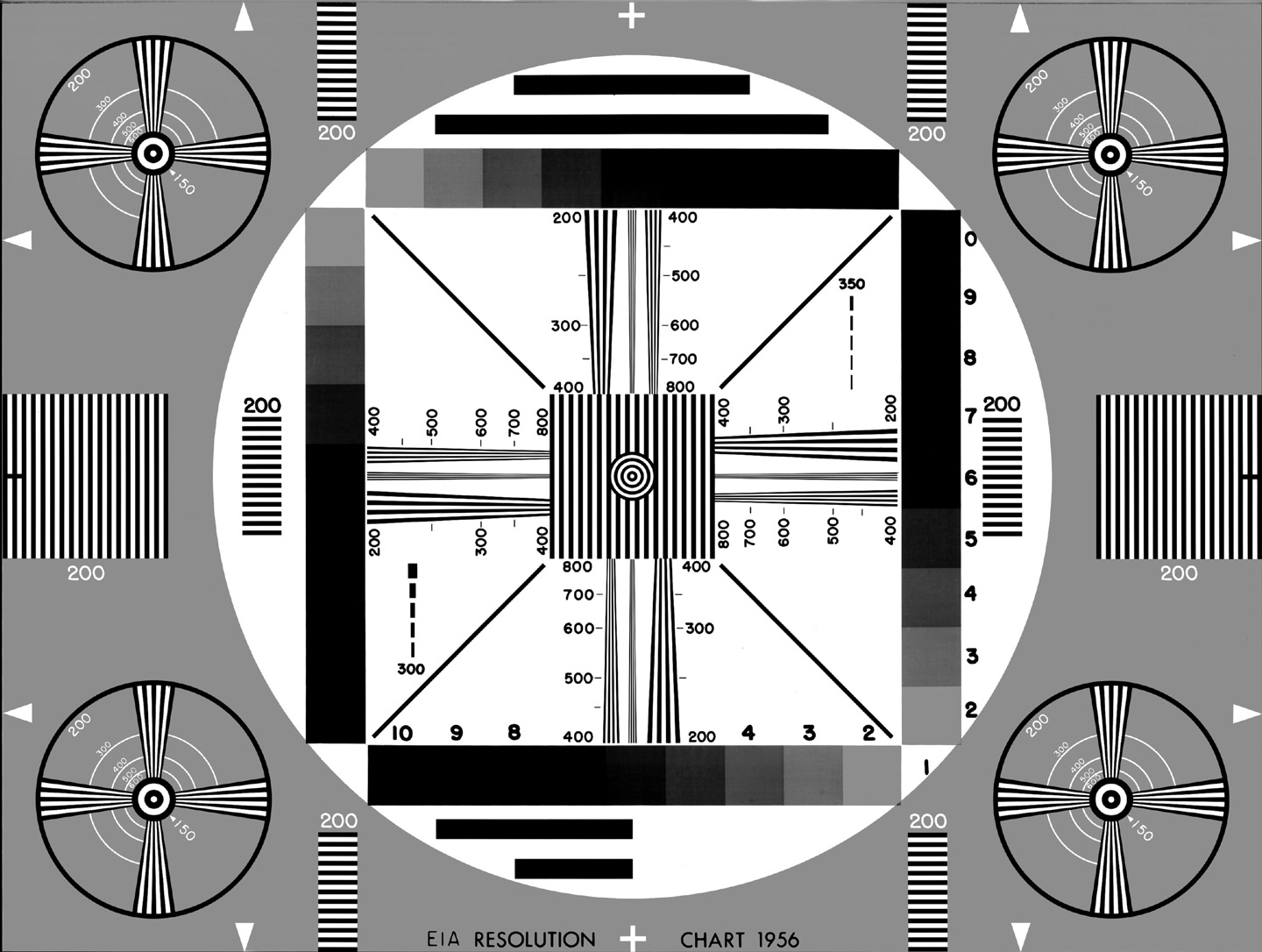

• EIA Resolution Chart 1956:  JPG (1440x1086, grey scale)

Para outros tipos de testes, recomendo o aplicativo Calibration Aider elaborado pela Imaging Associates, disponível aqui para download. Além da resolução de seu vídeo, um cuidado adicional deve ser tomado no ajuste do conjunto placa/monitor. Procure sempre que possível usar uma profundidade de cores correspondente a 32 bits, 24 bits ou ao menos 16 bits, nesta ordem de preferência. Sempre que seu monitor permitir, utilize uma taxa de atualização (ou freqüência de atualização/varredura) igual ou superior a 75 Hz para evitar tremulações (ou flick) na imagem. Tais tremulações são "quase" imperseptiveis e via de regra causam um grande cansaço e irritação no usuário do computador, principalmente após períodos prolongados de trabalho. Tal problema pode ser visto ao olharmos o monitor sob um ângulo rasante, usando preferencialmente a visão periférica (olhar de canto de olho), onde devemos tomar o cuidado para que a sala seja iluminada por lâmpadas incandescentes ou simplesmente não iluminada. Em principio a taxa ou freqüência de atualização/varredura deve ser a maior possível. Contudo, é importante verificar as freqüências que são compatíveis com seu monitor, que variam de acordo com a resolução utilizada, sendo usualmente inversamente proporcional ao numero de pixels. O uso de taxas muito altas, que estejam além da capacidade especificada pelo fabricante, podem danificar severamente seu monitor. Então, antes de tudo, consulte o manual.

Outro aplicativo muito útil para testar monitores de vídeo, muito conveniente para detectar a presença de dead pixels (pontos mortos ou defeituosos) em monitores LCD, é o DPT escrito pela DPS, sendo disponível aqui para download. Este programa não requer instalação. Portanto, ele pode ser usado em qualquer lugar, por exemplo, na própria loja antes de comprar seu LCD novo. Recomendo fortemente esta pratica, pois evita aquela decepção de chegar em casa e descobrir que o mesmo possui um (ou vários) dead pixels e que o fabricante não se responsabiliza por tal tipo de defeito.

Para televisores, as imagens teste são muito diversas, pois o numero de pixel's presentes nas tv's é bastante variável. Muitas vezes é simplesmente impossível descobrir qual é a resolução precisa de um aparelho de tv. De qualquer modo segue abaixo as imagens ISO de vcd's que foram elaborados para algumas resoluções disponíveis no mercado. Disponibilizo também os arquivos compactados contendo as imagens usadas para gerar tais vídeo-cd's. Faça alguns testes para descobrir qual é a resolução que mais se aproxima de seu aparelho. Contudo, infelizmente não há garantias.

A qualidade dos vcd's aqui disponíveis não vai além do razoável, principalmente com relação às imagens de grade. Na verdade a qualidade de um vcd é bem inferior a de um dvd. Aqueles que estiverem interessados em melhores resultados sugiro utilizar as imagens disponíveis nos arquivos compactados como base, adequando as mesmas para gerar um dvd de teste. Em particular, olhando o resultado do vcd, com resolução de 620x480, em meu televisor adquirido a uns 6 anos, fiquei muito desapontado com a fidelidade de imagem que minha tv oferece. Portanto, não se surpreenda com resultados ruins.

Finalizando, novamente, cabe salientar que tais arquivos se destinam somente a testes de caráter geral. Se seu desejo envolver aplicações profissionais, recomendo a aquisição de instrumentos mais sofisticados, tal como geradores de barras, de sinais de testes para televisores, de sinais RGB, de vídeo composto, etc.

Nota: Fico isento de qualquer responsabilidade quanto ao uso, distribuição ou aplicação desses softwares, arquivos, sons ou imagens. Em especial, não me responsabilizo por qualquer dano que eles podem causar. Use livremente sob sua própria responsabilidade e risco.
