Este mini-projeto apresenta uma fonte de corrente continua para uso geral, capaz de fornecer tensões entre 0 e 11 V com uma corrente máxima da ordem de 450 mA. Esta fonte é particularmente útil em atividades experimentais em aulas de laboratório de física onde baixas tensões e correntes são requisitadas. A fonte possui ajustes de tensão e de corrente podendo operar como uma fonte de tensão continua, onde o valor de tensão nos terminais de saída é mantido constante enquanto a corrente pode variar, ou como uma fonte de corrente continua, onde a corrente entre os terminais de saída é mantida constante sendo a tensão um parâmetro livre.

Descrição do circuito

A concepção do circuito é extremamente simples, utilizando componentes muito comuns, como pode ser visto no diagrama esquemático (clique aqui) mostrado abaixo. Neste circuito é empregado um regulador de tensão 7812 que alimenta um regulador serie de tensão, composto por um BD135, que por sua vez alimenta uma fonte de corrente composta por um segundo BD135. Evidentemente, ambos os transistores devem ser montados em dissipadores de calor. O diodo 1N4007 que esta ligado em paralelo com os terminais de saída tem como finalidade prevenir transientes em situações na qual a fonte é usada com cargas indutivas.

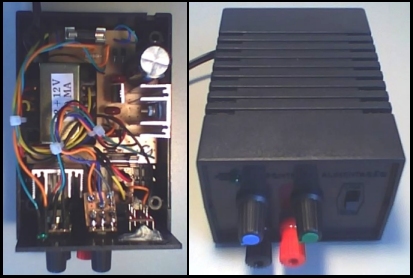

Uma sugestão de montagem é mostrada nas figuras abaixo, onde foi utilizada uma caixa plástica padrão, comumente disponível no comercio de componentes eletrônico. Como pode ser visto, o circuito foi montado sobre uma placa padrão, tornando ainda mais fácil a confecção da fonte. Ambos os fusíveis de proteção são internos à caixa, enquanto a chave seletora de tensão de rede é acessível na tampa inferior.

Para operar somente como uma fonte de tensão, ajuste o controle de corrente para seu valor máximo, ou seja para a mínima resistência no potenciômetro que alimenta o regulador de corrente. Para uma operação como fonte de corrente, ajuste o potenciômetro que alimenta o regulador serie para a tensão máxima. Lembre-se sempre que o regulador de corrente, inserido nesse circuito, opera como um limitador de corrente. A proteção de sobrecarga ou de mal funcionamento é conferido unicamente pelos fusíveis.

NOTA: O presente projeto possui finalidades didáticas sem pretensões comerciais. Fico isento de qualquer responsabilidade pelo uso, montagem, aplicação ou reprodução desse projeto, integramente ou em partes. Em especial, não me resposabilizo por qualquer dano que pode ser por ele provocado. Para questões adicionais, sugestões e comentários favor entrar em contato via o email: Este endereço de email está sendo protegido de spambots. Você precisa do JavaScript ativado para vê-lo.
