O presente projeto implementa um conversor USB-Serial capaz de operar em dois modos, serial TTL ou RS-232. Este conversor é baseado no integrado FT232R da FTDI, que faz basicamente todo o trabalho. A montagem segue as orientações do fabricante, tal como especificado no datasheet do FT232, sendo possível encontra-lo já montado na loja da TATO (http://www.tato.ind.br). O modulo é alimentado diretamente via a interface USB, dispensando qualquer fonte de alimentação externa. Os drivers são fornecidos pela FTDI-CHIP (http://www.ftdichip.com/FTDrivers.htm) e fazem o dispositivo se comportar como uma interface serial comum. Alternativamente, o driver encontra-se disponível para download aqui.
Montagem

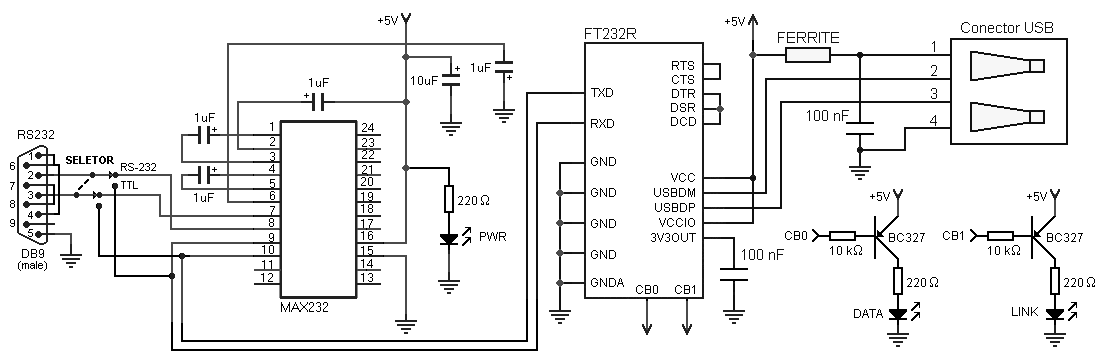

O conversor foi montado usando uma caixa de um antigo modem telefônico externo, tal como mostrado abaixo, sendo o diagrama esquemático disponível aqui. O painel frontal/superior possui 3 LED's que indicam conversor ligado, transmissão e recepção de dados. No painel traseiro podemos ver o conector USB de entrada, que deve ser conectado ao PC, e um conector DP9 (male) que constitui a correspondente saída serial. Na parte inferior temos o seletor do modo de operação TTL ou RS-232. Na opção TTL o conector DB9 fornece uma saída serial padrão TTL (0V / +5V) enquanto na opção RS-232 ela seguirá o padrão das interfaces seriais RS-232. Um cuidado especial deve ser dado a este detalhe antes que algum outro dispositivo seja conectado na saída deste conversor.
Operação e Uso
Para operar o conversor basta conectá-lo a um PC e seguir as instruções de instalação dos drivers fornecidos pela FTDI. Para verificar a instalação basta acessar o painel de gerenciamento de hardware e verificar que uma nova porta serial encontra-se instalada. Recomenda-se fortemente que antes de conectar qualquer dispositivo na saída do conversor, seja verificado o modo de operação indicado no seletor. Se necessário mudar o modo de operação é aconselhavel que o conversor seja desconectado da porta USB do PC antes de procedermos tal mudança, ou seja, desconecte o conversor da porta USB, selecione o novo modo de operação e volte a conectá-lo ao PC.
Comentários
Cabe salientar que a atual versão deste conversor opera com controle de fluxo tipo Xon/Xoff, com 8 bits de dados, 1 stop bit e sem paridade. As linhas CTS, RTS, DCD, DSR e DTR não são usadas. As únicas linhas em operação são RxD, TxD e GND, usando o padrão empregado em cabos de comunicação de 3 vias, tipicamente aplicados na comunicação serial entre PC's.
NOTA: O presente projeto possui finalidades didáticas sem pretensões comerciais. Fico isento de qualquer responsabilidade pelo uso, montagem, aplicação ou reprodução desse projeto, integramente ou em partes. Em especial, não me responsabilizo por qualquer dano que pode ser por ele provocado. Para questões adicionais, sugestões e comentários favor entrar em contato via o email: \n Este endereço de email está sendo protegido de spambots. Você precisa do JavaScript ativado para vê-lo.
