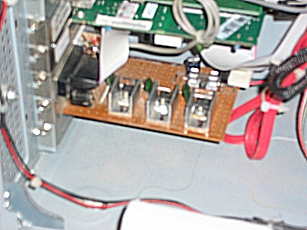

Este mini-projeto apresenta uma fonte de tensão, com saídas de +12 V, +9 V e +6 V, que uso em meu PC para alimentar diversos periféricos externos. Entre eles tenho as mini-caixas amplificadoras de áudio, um teclado midi e uma micro-câmera de vídeo. Tal fonte substitui as fontes de tensão externas, simplificando a instalação elétrica e o acionamento desses periféricos já que toda a alimentação ficará a cargo da própria fonte chaveada do PC, ligando automaticamente todos os dispositivos externos quando esta for acionada. Algumas fontes chaveadas atuais já incorporam uma saída de +12 V. Contudo isto não é muito comum, mesmo entre as mais dispendiosas. A montagem e instalação da fonte é mostrada na fotografia a seguir.

Como pode ser visto, ela foi montada sobre um placa padrão fixada em um espelho metálico adequadamente preparado. O diagrama esquemático é mostrado abaixo. O circuito é notavelmente simples, sendo composto por 3 reguladores de tensão 78XX montado sobre dissipadores de calor. Os conectores de saída são fixados na própria placa. O mesmo ocorre com o conector de entrada que é ligado nas linhas +12V/GND da fonte chaveada do PC de maneira usual. Há também um fusível de proteção que objetiva prevenir eventuais sobrecargas. Contudo, é evidentemente aconselhável que sempre se tome um certo cuidado ao manipular tal fonte, uma vez que um curto circuito acidental poderá sobrecarregar a fonte chaveada.
